技术再突破!信而泰Hunter OCT-8A破解光猫功率校验与流量测试难题

2025-08-01 15:54   来源: 教育之家

      01 痛点的诞生:一束光引发的百万级损失

      在光猫生产线上,每30秒就有一台设备完成测试。然而,一个未被察觉的光功率上报偏差,可能让企业付出巨大代价:

      ·返工黑洞:生产过程中Rx接收功率偏移0.2dB未拦截,光猫QA抽检失败,导致批次返工,每年返工成本XX万元;

      ·口碑雪崩:运营商市场数据显示,光功率类问题占客户投诉的37%,直接拉低品牌NPS评分20%以上;

      ·市场收缩:FTTR新业务中,因功率稳定性缺陷丢失30%份额的案例屡见不鲜。

      质量与成本的二元对立,成为工厂难以逾越的鸿沟——传统校验需增1道工序、2个人力,成本飙升15%。


      02 技术深潜:Offset偏差的双重陷阱

      光功率上报偏差的本质,是硬件与生产环境的博弈。通过信而泰实验室的拆解,我们发现两类致命诱因:

      1. 系统误差:光路校准的“慢性毒药”

      独立攻击模式:光猫接口采用SC 单纤双向,Tx/Rx功率误差强相关,会想当然误认为只需要校准Tx方向功率即可。但是,实际上测试系统光路是单纤单向,Tx发送与Rx接收光路分开,且使用的波长不限同,导致两者Offset误差互不相干(如Rx偏移+0.2dB时Tx仍正常);只校验Tx,不能覆盖因为光路校准引起的系统误差,这种误差可能会影响Rx上报结果。

      误差放大机制:校准环节光纤插损偏差仅0.1dB,但经补偿值计算后,测试功率误差可能达2dB。

      2. 随机误差:生产现场的“瞬时刺客”

      ·单纤双杀漏洞:脏污光纤一次插拔,同时拉低Tx/Rx功率上报值(关联性超90%);

      ·不可复现性:同一设备连续测试5次,Rx功率波动达±0.8dB(远超0.5dB门限)。


      03 破局之道:构建多级防御体系,确保全链路偏差可控

      防御层级1:BOB调测工位——Slope的“铁壁”

      在光模块校准环节,多点线性拟合成为黄金标准:

      ·5点校验法:校准动态区间取5个功率点,拟合直线R²≥0.999;

      ·非线性歼灭战:对InGaAs光电探测器,边缘功率点加测防非线性畸变。

      防御层级2:流量+功率校验工位——Offset的“狙击枪”

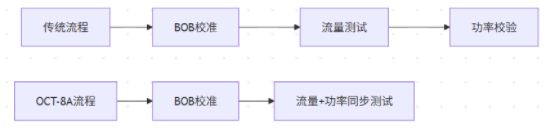

      信而泰Hunter OCT-8A的动态逆计算校验颠覆传统:


      04 Hunter OCT-8A:重新定义测试生产力

      能力铁三角:

      1. 全域覆盖

      ·同时支持Tx/Rx双防偏校验,拦截99.97%的功率异常;

      ·多点校验,100%杜绝非线性畸变异常;

      ·动态范围-50dBm~+10dBm,覆盖了GPON/XGPON/XGS-PON全场景。

      2. 时空折叠


      ·流量与功率校验一站式环境校准,一站式测试。

      ·流量工序“测试及校验”节省1工序、2人力,单线月节本XX万元;

      3. 资产永生

      ·硬件模块化设计,多场景适应性,20分钟切换BOB调测/流量测试模式。

      测试网络拓扑:

      支持16个DUT整机功能测试&流量测试&功率校验并行测试;单机框可提供高达96个流量端口(任意速率组合),测试环境更简洁, Tx/Rx功率防偏校验不增加流量工位测试时间,可同时有效拦截DUT的Tx/Rx功率偏移,否则有漏测风险。


      05 总结:从“防偏移”到“零偏差”

      面对“质量”与“成本”的边界,信而泰Hunter BOB生产测试解决方案用物理确定性对抗不确定性,通过误差成因分析和光路设计革新,将功率校验从“单独工序校验”简化为“流量+校验一站式精准狙击”,在保证拦截率的前提下,显著提升生产和维护效率,持续为客户交付与质量保驾护航。
